Na desce od kilku dni świeci się „Check Hybrid System”, ale samochód nadal odpala i jeździ normalnie. Pierwsza myśl? Skoro auto jedzie, może nie ma się czym przejmować.
Niekoniecznie.
Problemy z baterią hybrydową rzadko dają jeden charakterystyczny objaw, po którym od razu wiadomo, co dokładnie się dzieje. Czasem kierowca najpierw zauważa, że silnik spalinowy pracuje częściej, poziom naładowania baterii szybko się zmienia albo wentylator zaczyna działać wyraźnie głośniej. Innym razem pierwszym sygnałem jest dopiero kontrolka albo zapisany błąd układu hybrydowego.
Jedno jest ważne: pojedynczy objaw nie oznacza jeszcze, że bateria HV nadaje się do regeneracji albo wymiany.
Poniżej opisujemy najczęstsze sygnały, które mogą towarzyszyć problemom z baterią hybrydową, i wyjaśniamy, co rzeczywiście warto sprawdzić przed podjęciem decyzji o naprawie.
Jednym z najczęściej zauważanych komunikatów jest „Check Hybrid System”. W zależności od modelu mogą pojawić się też kontrolka silnika, trójkąt ostrzegawczy albo inne komunikaty związane z układem hybrydowym.
Samo „Check Hybrid System” nie oznacza jednak automatycznie uszkodzenia baterii HV.
Układ hybrydowy składa się z wielu elementów, więc bez diagnostyki nie da się uczciwie powiedzieć, czy problem rzeczywiście leży w baterii, jej sterowaniu czy w innym podzespole auta.
W części modeli Toyoty przy usterkach związanych z baterią może pojawić się P3000. Sam kod P3000, bez kodu informacyjnego (INF) i pozostałych DTC, czyli kodów usterek zapisanych przez sterowniki, nie wskazuje jeszcze konkretnej przyczyny. Dlatego trzeba sprawdzić pozostałe błędy oraz dane zapisane przez sterowniki.
Dlatego kontrolka to przede wszystkim sygnał do diagnostyki, a nie gotowa diagnoza.
To jeden z tych objawów, które kierowca może zauważyć bez podłączania jakiegokolwiek sprzętu.
Poziom naładowania na ekranie szybko rośnie, po chwili równie szybko spada, a silnik spalinowy zaczyna włączać się częściej.
Takie zachowanie może mieć związek ze stanem baterii, szczególnie jeśli wcześniej przy podobnej jeździe samochód zachowywał się inaczej.
Nie znaczy to jednak, że od razu wiadomo, który moduł jest uszkodzony.
Sterownik cały czas oblicza SOC (State of Charge, czyli stan naładowania baterii) i zarządza przepływem energii. Jeśli użyteczna pojemność pakietu spada albo jego poszczególne części zaczynają zachowywać się nierówno, zmiany SOC mogą stać się dużo bardziej widoczne.
To dobry powód, żeby baterię sprawdzić dokładniej. Sam wskaźnik na ekranie nie wystarcza jednak do postawienia diagnozy.
Tak, może.
Bateria HV nie służy wyłącznie do jazdy na samym napędzie elektrycznym. Podczas przyspieszania dostarcza również energię do silnika elektrycznego, który wspomaga jednostkę spalinową.
Jeśli bateria nie jest w stanie oddać wymaganej mocy, kierowca może zauważyć, że auto reaguje słabiej, a silnik spalinowy częściej przejmuje większą część pracy.
Nie oznacza to jednak, że każdy spadek mocy jest winą baterii.
Podobne objawy mogą powodować również inne usterki układu hybrydowego albo napędowego.
Zamiast więc zakładać z góry, że problemem jest bateria, lepiej najpierw sprawdzić błędy i parametry pracy samochodu.
Może, ale sam wzrost spalania nie jest dowodem na uszkodzenie baterii.
Jeśli bateria może przyjąć albo oddać mniej energii niż wcześniej, silnik spalinowy może pracować częściej. Kierowca zauważa wtedy większe zużycie paliwa mimo podobnej trasy i stylu jazdy.
Na spalanie wpływa jednak znacznie więcej rzeczy: temperatura, krótkie trasy, ogrzewanie lub klimatyzacja, opony, warunki drogowe czy sam sposób jazdy.
Nie ma więc sensu stosować zasady: „spalanie wzrosło o określoną wartość, więc bateria jest do regeneracji”.
Tak się baterii nie diagnozuje.
Więcej mówi sytuacja, w której większe spalanie pojawia się razem z szybkimi zmianami SOC, częstszą pracą silnika spalinowego, ograniczeniem mocy albo błędami zapisanymi w sterowniku.
Nie.
Przy poważniejszej nieprawidłowości układ hybrydowy może ograniczyć osiągi samochodu albo przejść w tryb zabezpieczający. Kierowca odczuwa wtedy słabszą reakcję na gaz, mniejsze wspomaganie elektryczne albo praktycznie ciągłą pracę silnika spalinowego.
To sygnał, że sterownik wykrył problem, którego nie powinno się ignorować.
Samo ograniczenie mocy nie mówi jednak, że uszkodzona jest właśnie bateria HV.
Trzeba sprawdzić konkretny kod błędu oraz warunki, w których został zapisany.
Jeśli samochód wyraźnie ogranicza moc albo wyświetla poważne ostrzeżenie, odkładanie diagnostyki na później nie jest dobrym pomysłem.
Wentylator, którego wcześniej prawie nie było słychać, nagle zaczyna pracować zdecydowanie głośniej. To objaw, na który warto zwrócić uwagę.
Nie oznacza jednak automatycznie, że bateria jest uszkodzona.
Zadaniem wentylatora jest utrzymanie odpowiedniej temperatury pakietu. Gdy bateria mocniej się nagrzewa, sterownik może zwiększyć jego prędkość.
Ale problem może leżeć również w samym przepływie powietrza.
Czasami problem zaczyna się właśnie od zabrudzonego albo niedrożnego chłodzenia, a nie od uszkodzonego modułu baterii.
Nie można tego stwierdzić na podstawie samego zapachu.
Nietypowy chemiczny zapach w kabinie może mieć różne źródła i nie powinno się od razu zakładać, że pochodzi z baterii HV.
Jeśli jednak razem z zapachem pojawia się wyraźne nagrzewanie okolicy baterii, dym, komunikat o przegrzaniu albo inne niepokojące objawy, sytuację trzeba potraktować poważnie.
W takim przypadku ważniejsze od dalszej obserwacji jest ustalenie, skąd problem rzeczywiście pochodzi.
Może być jednym z objawów, ale sama w sobie niczego jeszcze nie przesądza.
W zwykłej hybrydzie HEV możliwość jazdy na napędzie elektrycznym zależy od wielu czynników: stanu naładowania baterii, temperatury, obciążenia, prędkości, rozgrzania silnika oraz aktualnych warunków jazdy.
Jeden krótki przejazd na EV nie daje więc żadnej diagnozy.
Znaczenie ma dopiero powtarzalna zmiana zachowania samochodu w podobnych warunkach.
Jeśli wcześniej auto regularnie korzystało ze wspomagania elektrycznego, a teraz silnik spalinowy włącza się znacznie częściej i pojawiają się przy tym inne objawy, wtedy warto sprawdzić baterię.
Podobnie jest z rekuperacją. Bateria musi być w stanie przyjąć energię podczas hamowania, ale ilość tej energii zależy też od SOC, temperatury i strategii sterowania samochodu.
Diagnostyka komputerowa to pierwszy poważny krok.
W części modeli Toyoty przy diagnostyce układu baterii można spotkać P3000, ale zależnie od modelu i rodzaju usterki pojawiają się również inne kody związane z napięciami bloków, temperaturą, izolacją czy układem sterowania baterią.
Sam P3000 nie mówi jeszcze, który moduł jest słaby.
Trzeba sprawdzić komplet zapisanych DTC, kody informacyjne (INF), jeśli występują, oraz parametry bieżące.
W zależności od modelu można obserwować między innymi:
To daje już dużo więcej informacji niż sama kontrolka na desce.
Komputer nie pokaże jednak rzeczywistej pojemności każdego modułu. Do tego potrzebne są dalsze pomiary.
To jeden z najczęstszych błędów przy ocenie baterii.

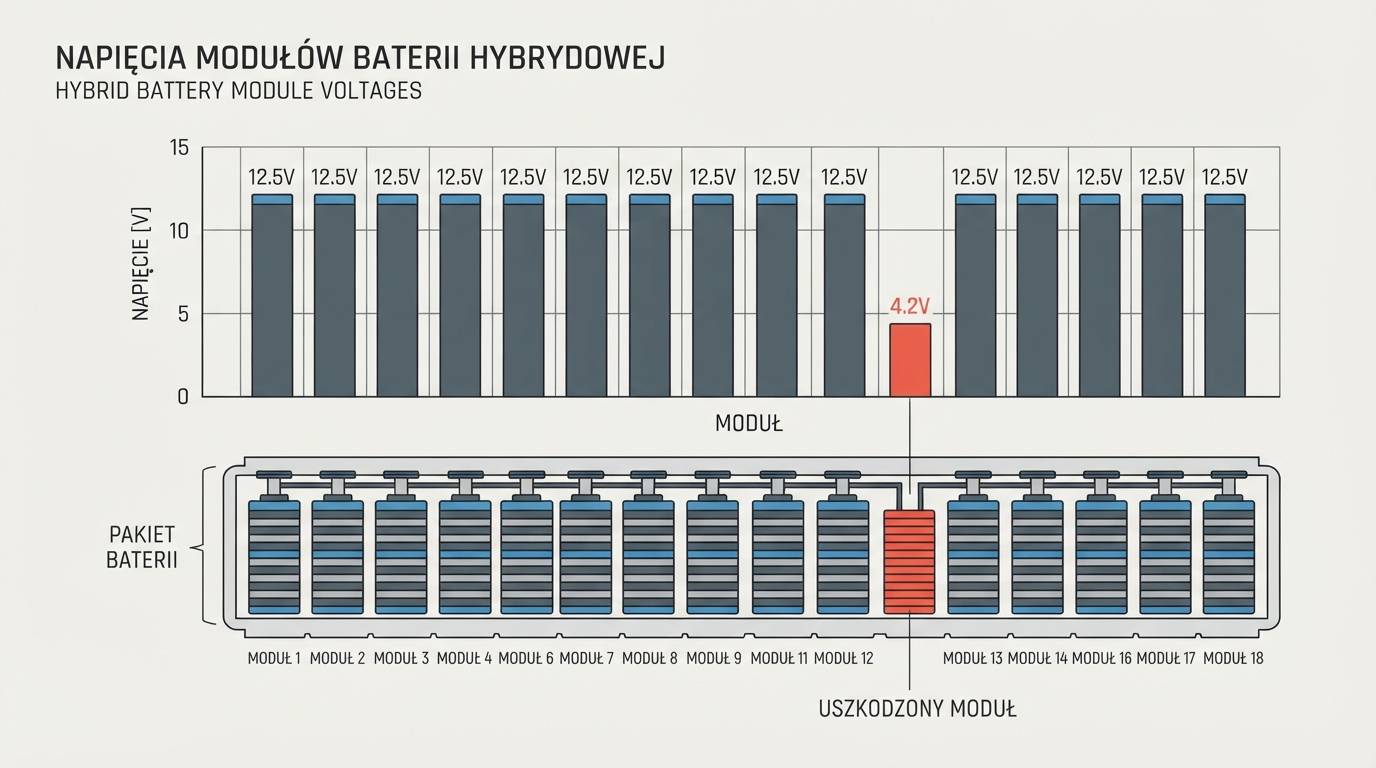

Dwa moduły mogą po ładowaniu mieć niemal identyczne napięcie i na zwykłym mierniku wyglądać bardzo podobnie.
Pod obciążeniem sytuacja może wyglądać zupełnie inaczej.
Jeden moduł utrzyma napięcie stabilnie, a drugi zacznie szybko spadać. Mogą też znacząco różnić się rzeczywistą pojemnością.
Dlatego napięcie spoczynkowe jest tylko jednym z elementów oceny.
Przy dokładniejszym teście interesują nas również:
Dopiero zestawienie tych danych daje sensowny obraz stanu baterii.
Te pojęcia bardzo często są wrzucane do jednego worka.
A to błąd.
Dla przykładu w Toyota Prius II każdy moduł NiMH składa się z 6 ogniw po 1,2 V. Bateria ma 28 modułów, a sterownik monitoruje je jako 14 bloków – po dwa moduły w każdym.
Komputer może więc wskazać problem konkretnego bloku, ale to jeszcze nie oznacza, że od razu wiadomo, który pojedynczy moduł jest uszkodzony.
Trzeba go później sprawdzić.
Ma to duże znaczenie przy podejmowaniu decyzji, co właściwie naprawiać.
Nie zawsze.
P0A80 w dokumentacji Toyoty opisany jest jako „Replace Hybrid Battery Pack”.
To jednak nie znaczy, że sam kod pokazuje stan każdego modułu ani że na jego podstawie da się ocenić, czy naprawa części pakietu ma sens.
P0A80 oznacza, że sterownik wykrył nieprawidłowość w pracy baterii HV. Trzeba wtedy sprawdzić dane z diagnostyki, zachowanie bloków pod obciążeniem i – jeśli jest to potrzebne – stan poszczególnych modułów.
Dopiero po zestawieniu tych informacji można ocenić, czy sens ma naprawa części pakietu, czy lepiej rozważyć wymianę całej baterii.
Sama nazwa kodu nie zastępuje więc technicznej oceny baterii.
Nie da się uczciwie przypisać każdemu objawowi konkretnej liczby dni, przez które można jeszcze jeździć bez diagnostyki.
Wszystko zależy od rodzaju usterki.
| Objaw | Co warto zrobić |
|---|---|
| Check Hybrid System, auto zachowuje się normalnie | Odczytać błędy i wykonać diagnostykę |
| Szybkie zmiany SOC | Sprawdzić parametry pracy baterii |
| Silnik spalinowy pracuje wyraźnie częściej | Ocenić razem z pozostałymi objawami |
| Wentylator baterii pracuje bardzo głośno | Sprawdzić temperatury i układ chłodzenia |
| Wyraźne ograniczenie mocy / tryb awaryjny | Nie odkładać diagnostyki |
| Dym, silne nagrzewanie albo nietypowy zapach razem z innymi niepokojącymi objawami | Przerwać normalną eksploatację i ustalić źródło problemu |
Najważniejsze jest jedno: nie ignorować błędu tylko dlatego, że samochód nadal jedzie.
Pierwszy krok to diagnostyka komputerowa układu hybrydowego.
Nie chodzi o samo skasowanie błędu i sprawdzenie, czy wróci.
Trzeba zobaczyć, co sterownik zapisał i w jakich warunkach wystąpiła usterka.
Jeżeli dane wskazują na baterię, kolejnym etapem może być dokładniejsze sprawdzenie napięć i zachowania pakietu pod obciążeniem.
Jeśli bateria zostaje zdemontowana, można przejść do testowania poszczególnych modułów.
I dopiero tutaj zaczyna się dokładna ocena ich rzeczywistego stanu.
Samo napięcie to za mało. Przy dokładnym teście sprawdza się między innymi pojemność, zachowanie pod obciążeniem oraz różnice pomiędzy elementami.
Baterii HV nie powinno się również otwierać ani naprawiać bez odpowiedniej wiedzy i procedur bezpieczeństwa. Wewnątrz pakietu występuje napięcie niebezpieczne dla życia.
Nie.
I warto powiedzieć to wprost.
Jeśli jeden lub kilka modułów wyraźnie odstaje od reszty, a pozostałe elementy pakietu mają dobre i zbliżone parametry, naprawa może mieć sens.
Jeśli natomiast większość baterii jest już mocno zużyta, wymiana jednego słabego modułu może rozwiązać problem tylko na krótki czas.
Dlatego przed regeneracją trzeba ocenić cały pakiet, a nie tylko ten element, który jako pierwszy spowodował zapisanie błędu.
Nie ma też jednego uniwersalnego procentu pojemności, po którego przekroczeniu każda bateria automatycznie kwalifikuje się do regeneracji albo wymiany.
Liczy się sposób pomiaru, konstrukcja baterii i przede wszystkim różnice pomiędzy jej elementami.
Regeneracja nie zmienia starego modułu w fabrycznie nowy.
W przypadku baterii NiMH kontrolowane cykle ładowania i rozładowania mogą służyć do pomiaru pojemności, oceny zachowania modułów podczas ładowania i rozładowania oraz wyrównania stanu naładowania.
Jeśli jednak moduł ma wyraźnie niższą pojemność albo mocno odstaje od pozostałych pod obciążeniem, samo balansowanie nie cofnie jego zużycia.
Dlatego bardzo ważny jest dobór elementów, które później mają razem pracować w jednym pakiecie.
Nie powinno się ich dobierać tylko dlatego, że po ładowaniu pokazują podobne napięcie.
Znacznie więcej mówi to, jak zachowują się podczas pełnego testu.
Nie każda bateria hybrydowa jest taka sama.
W samochodach hybrydowych spotykamy między innymi baterie NiMH i Li-ion, a sposób ich testowania oraz naprawy nie jest identyczny.
Nie można też określić rodzaju baterii wyłącznie po marce samochodu.
W różnych generacjach, wersjach oraz na różnych rynkach mogą występować inne konstrukcje pakietów.
Dlatego przed naprawą najpierw trzeba ustalić, jaka dokładnie bateria znajduje się w konkretnym samochodzie.
Dopiero później dobiera się odpowiednią metodę diagnostyki.
Szybko zmieniający się poziom naładowania, częstsza praca silnika spalinowego, większe spalanie, słabsze wspomaganie elektryczne, głośniejszy wentylator czy komunikat „Check Hybrid System” mogą mieć związek z baterią HV.
Ale żaden z tych objawów sam w sobie nie oznacza jeszcze, że bateria jest do wymiany.
Tak samo pojedynczy kod błędu nie mówi wszystkiego o stanie całego pakietu.
Dobra diagnostyka nie polega więc na zgadywaniu na podstawie wieku samochodu, przebiegu czy jednego pomiaru napięcia.
Najpierw sprawdzamy błędy i parametry pracy auta.
Jeśli trzeba — badamy baterię dokładniej.
Dopiero wtedy podejmujemy decyzję: naprawa, regeneracja czy wymiana całego pakietu.
Najpierw pomiar. Później decyzja.
Artykuł przygotował Andrzej LEAND – specjalista od baterii hybrydowych HelpHybrid.
